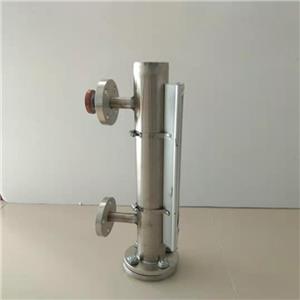

供应TD-UHZ-C型侧装式磁翻板液位计

一、功能与适用范围

    TD-UHZ侧装式磁性翻板液位计(以下简称液位计)。适用于工业生产过程中各种承压(或敞开)贮液设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位的检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位的目的。

 液位计是具有可靠的安全性的检测仪表，由于具有磁性藕合的隔离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液体的液位检测。从而使原复杂环境的液位检测手段变得简单和可靠和可靠安全。

    液位计具有就地显示的直读式特性，不需多组液位计组合，可以单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。

二、工作原理

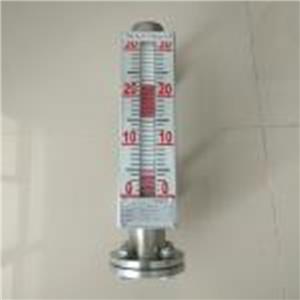

液位计是利用其内部的磁性浮子随液位变化产生的磁位移，使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。当浮子下降时，由红色转为白色，红色始终表示液位的高低。

三、主要技术参数

1、测量范围：0—6000mm

2、测量精度：±10mm

3、介质密度：≥0.5g/cm³

4、工作压力：1.0  1.6  2.5MPa（其他特殊要求可订制）

5、工作温度：-40~350℃（订货时需注明温度范围）

6、介质粘度：≤0.4Pa.s(对粘度大或低温易结晶介质要选用夹套型)

7、测量界位比重差：0.15g/cm³

8、本厂出厂连接法兰尺寸：DN20 PN2.5(公管制)连接法兰采用化工部1998年发布的H(120592—20635—97法兰标准．若采用其他法兰标准请用户在订货时注明．法兰连接孔分布形状：正方形．

五，安装使用与维护

    1、液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。

2、液位计主体周围不容许有导磁体靠近否则直接影响液位计准 确工作。

 3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。

    4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

    5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。如果在出厂时已经将浮球组件安装在主体管内，为保证运输过程中不使浮球组件损坏，我们用软卡将浮球组件固定在主体管内，安装时只要将软卡抽出即可。

6、根据介质情况，可定期打开排污法兰清洗主体管沉淀物质。
