通井开车防碰仪SC8030

1、概述：

    通井天车防碰仪是专为通井天车而设计的全电脑安全运行防碰控制装置，采用高精度传感器和高速数字处理器，液晶显示屏和大型数码管相结合显示，实时显示大钩高度。本系统能够实时检测大钩运行位置和高度，自动控制大钩在设定区域内安全运行，并可根据设置参数进行声光报警和自动控制刹车，避免了因碰撞而造成的重大损失。

2、主要功能：

Ø具有数字显示大钩高度的功能，显示直观、 准确。

Ø具有两级防碰天车的功能，安全可靠。

Ø当大钩到达设定预警高度时，进行声光报警。

Ø当大钩到达设定刹车高度时，输出刹车控制信号。

Ø当大钩上行运行高度大于上预警点时，如果运行速度超过设定速度限值，则自动进行点刹控制，并输出预警信号，并且点刹时间可调。

Ø当大钩下行运行高度小于下预警点时，如果运行速度超过设定速度限值，则自动进行点刹控制，并输出预警信号，并且点刹时间可调。

Ø大屏幕液晶显示器和数码管相结合，数字显示大钩高度和参数，全中文液晶界面和汉字菜单，操作简单方便；

Ø友好的人机界面，系统不仅为司钻提供了可视化界面，还提供了人机对话接口，司钻可以根据实际情况对系统参数、预警防碰参数等进行设置、修改；这样，司钻就从操作技能型转为智能控制型，司钻着重于利用获得的信息，根据井况和有关指令选择优化防碰参数，从而实现安全、高效、低成本运行。

Ø采用电容感应式触摸按键，使用寿命长，手感好，并且防水。

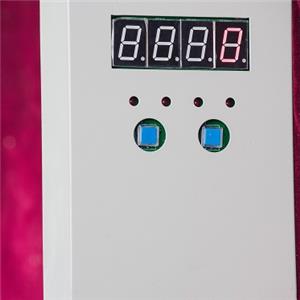

Ø大型数码管实时显示大钩高度，显示清晰，直观，适合远距离监视。

Ø具有超速报警、点刹功能。

Ø大容量非易尖性存贮器，可对生产数据、工作状态、报警记录等各种信息进行存贮，系统掉电后，所存数据可自动保存十年以上。

Ø采用隔离式电源，输入电源范围宽，整套系统在AC85V—AC264V范围内均可正常工作；真正的交流关机，减小系统功耗，延长使用寿命。

Ø具有系统自检功能及故障定位，便于现场的维修及维护；在线实时故障检测，工作状态指示，声光报警。

Ø高度集成化的专用传感器，精度高，工作稳定，油泥污染不受影响，安装维修简便。

Ø中央控制器采用夹板式安装，无须现场打孔，安装方便，牢固可靠。

Ø内置免维护蓄电池，有充电、过压保护、欠压保护电路，断电时可连续工作5小时（此时只记忆脉冲）以上。

3、技术指标及使用环境：

    使用环境条件：

Ø使用温度范围：               -45℃~85℃

Ø使用湿度范围：               35％~85％RH

Ø环境大气压为                 80Kpa～106Kpa

Ø工作环境：可以工作在含有爆炸性气体或蒸汽混合物的环境。

技术指标：

Ø大钩高度数字显示范围：       -99.9 ～ 999.9圈

Ø高点、预警点：                  现场调整，自动记忆

Ø零点：                                            现场调整

Ø预警距离设定范围：                0 ～ 99.9圈

Ø刹车输出：                   DC24V

Ø输入电源：                   AC85V-AC265V（47—60HZ）

Ø消耗功率：                   ＜10W

Ø输入气压力：                 ≤ 1 Mpa

Ø外壳结构：                   主机的外壳为不锈钢。

Ø主机的防爆型式为隔爆型、防爆等级为ExdⅡCT6

Ø所有的螺栓、螺母、平垫片、开尾销都经过镀锌处理，但不含镀铬、镀镍件。
