供应TD-FLD800型在线雷达明渠流速流量仪

简便、快捷、准确、可靠、稳定的渠道与河流测量装置一直是各国流量测量专家的追求，受科学技术自身条件的限制，始终没能解决好这一难题。

我们使用雷达流速传感器，采用单点流速法结合水文流体学，通过单点流速推演河道平均流速，并结合水位，水流断面面积计算水流量。

任意一个河流或渠道，只要有一台雷达测量仪，就能测出水的流速数据及流量。

一、非接触渠道河流流速流量测量在线式雷达明渠流速流量仪主要技术指标

应用范围：

可以测量所有河流及渠道可以是矩形、梯形或涵洞或自定义型渠道河道流速流量。

主机：

供电电源AC220V/DC12V、±20%

温度：-20℃—50℃

湿度：小于90%

流速传感器：

温度：-10℃—60℃

*高耐压（包括输出信号线接头）：水下800米。

流速测量性能：

起点流速0.02米/秒，*大流速≤5m/s，大于5m/s要定货可以到10米。

测量精度：±1%±2mm/s

SVR-传感器外形图(安装示意）

传感器通常安装常规水面正上方，水平安装，传感器发射面迎流方向

二、非接触渠道河流流速流量测量在线式雷达明渠流速流量仪 特点

（1）、单只流速传感器，安装方便（悬挂安装水面以上），并可隐蔽安装，做到长期稳定可靠工作。

（2）、既可顺流、也可逆流测量，如需要可双向测量，正反两个方向流量分别存入不同存贮区域，方便流量统计。

（3）、大屏幕点阵显示，不仅有中文，还有配合图形，方便操作及流态分析。

（4）、可选配实时显示流速曲线、图形软件，便于水流流态分析研究。

（5）、低功耗测速，传感器便于野外无交流电时长期工作。

（6）、可配接多种水位测量仪表，如压力式、浮子式、超声波式。

（7）、具有USB、RS485通讯口，可实现数据远程传输。

（8）、便携式具有数据存贮功能，便于测量情况分析。

三、 安装条件

1.流速传感器安装

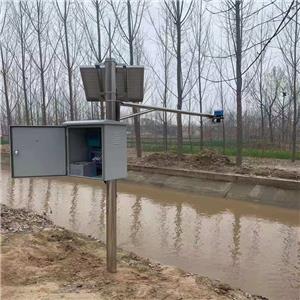

流速传感器首先安装在水面中心位置以上，应尽量水平位置，传感器发射面与水面成30度-45度夹角，河流渠道安装点附近应无分支，流场较稳定（不确定情况下可先用便携式测量现场流速分布情况），确定传感器固定位置及方法。目前常用的传感器固定方式有固定支架式（固定在岸边）、测桥悬挂式。

对于便携式，在有条件河流及渠道上, 可预先设置专用测试点，以方便测量。

2.水位计安装

     可以使用压力水位计，浮子水位计，超声波水位计，具体安装请产考相关产品自带说明书指导安装。

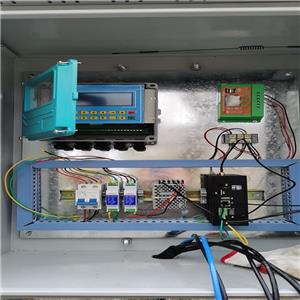

3.主机安装

在选型前要求确定现场电源供电情况要预先告知厂家，可选AC220V（功率20W），DC12V（功率5瓦），太阳能供电（需选择功率100瓦太阳能板，以便长期阴雨天气供电）。

野外安装时，可配相应仪表箱。（有工程塑料*、防水型，不锈钢外壳型，钢板喷塑外壳型）

仪表可配GSM，GPRS，CDMA通讯；在确定方案前，需先查看现场通讯信号是否满足要求？

其它不确定因素,请与厂家联系
接线

雷达探头15米长线接仪表：

红：接表头8-24V IN+

黑：接表头8-24V IN-

黄：接表头485-1 A

蓝：接表头485-1 B

显示仪表供电：

8-24V IN+：接8~24V供电电源+

8-24V IN-：接8~24V供电电源-

RS485输出

485-3  A 输出+

485-3  A 输出-
